线宽测试仪
线路板线宽测量仪
一、仪器特点
■ 配备高精度大理石台面，保证极高的稳定性及刚性
■ 多元化的测量功能可以快速准确的测试出PCB的线宽、线距
■ 配备进口专业测量软件，测试更精准、数据更权威

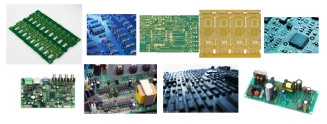

■ 适用于：内层板、外层板、盲孔、底片
二、型号参数
型号 | JT-LW9083 | |
外型尺寸 L*W*H（mm） | 900 * 830 * 1220 | |
测量范围（mm） | X | 3.2 |
Y | 2.4 | |
承重kg | 35 | |
总重量（kg） | 200 | |
影像测量及测量系统 | CCD | 1/3寸彩色高分辨率摄像机 520TV线（可选配） |
变焦物镜 | 卡位式调节方式艺保障重复精度 | |
视频放大倍率 | 60X-450X | |
工作距离 | 90mm | |
线性精度（um） | 0.001 | |
重复精度（um） | 0.001 | |
照明 | LED冷光源 | |
温湿度 | 温度范围：15-30°C，相对温度：20-80%（非冷凝） | |
电源 | 220V±10%（AC） 50HZ | |
机器功率（w） | 400 | |
三、电脑参数
配件名称 | 品牌/品级 |
CPU | G1620/G1630/G1610 |
内存 | KST DDR3 2G |
主板 | 技嘉H61M-S2PH |
硬盘 | 原配WD 500G 升级为固态SSD 120G |
光驱 | DVD-ROM |
机箱电源 | 金河田8531套装 |
键盘鼠标 | 力胜(雷柏）光电套装 |
显示器 | DELL 21.5寸标屏 |

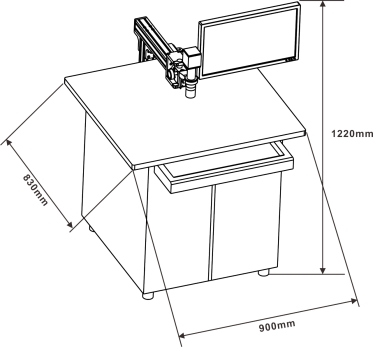

四、结构图

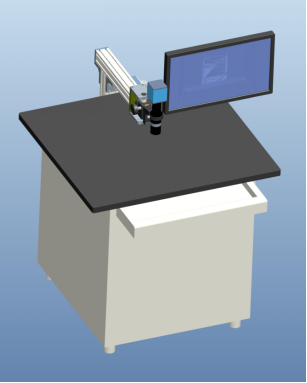

线宽测量仪结构图

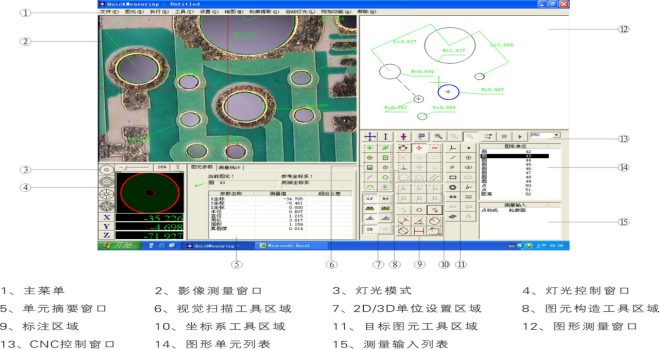

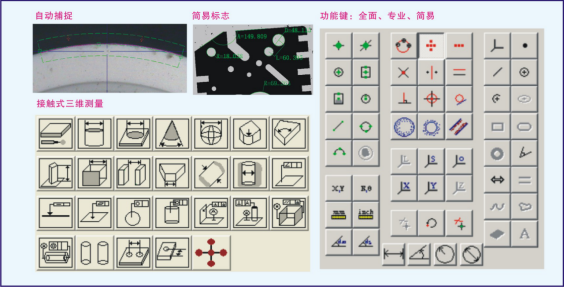

>>> 附件1：Quickmeasuring软件功能介绍
1、QUICKMEASURING几何量测软件的设计是简单易学的——架构在微软的WINDOWS平台上，如同WORD或EXCEL应用软件一样，整合了多种应用设计，呈现在全新组合的QUICKMEASURING量测软件上。
2、QUICKMEASURING提供了多种几何运算的功能——您可以借助各种直觉式的功能键轻易地在您的工件上取得信息并执行各种几何运算，来获得您所需要的坐标、尺寸及外观图等信息。
3、QUICKMEASURING的程序易于编辑——QUICKMEASURING使用教导式程序编辑，在量测过程中自动纪录撰写，量测完成则程序亦编辑完成。程序可被储存、呼出及再执行。您亦可输入DXF档案到QUICKMEASURING并快速转换成QUICKMEASURING可执行的程序。
4、QUICKMEASURING可自动纪录量测结果——量测完成后，您可通过量测信息及影像工具获得您想要的数据，或计算、重组及储存这些数据。
5、QUICKMEASURING可进行最少取点或多点量测——在几何运算上，各种量测功能被定义了最少取点数，例如两点取线。但您也可以通过多点输入功能键额外取点，而获得更精确的量测值。
6、QUICKMEASURING可将既存单元组合成新的单元——利用单元构成功能键的搭配，您可轻易的由已 存的单元衍生出其它的新单元。
7、QUICKMEASURINGS可轻易建立参考坐标系——借助轴补正及原点归零，您可建立一个使用坐标系。QUICKMEASURING 允许您在同一个量测过程中设定多个参考原点，并可任意指定各量测单元与各参考原点的关联。
8、光学对焦： 由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及精准度。（重现性及精准度在 2UM 之内）
9、光学对焦测高： 搭配光学对焦功能可测量Z轴高度。（重现性及精准度在2UM之内）
10、上下光源都可编程，上光源是五环八向四区光源控制可提供多重光源亮度及角度，而且， 光源的状态在编辑程序的同时被一并保存，实现光源的自动控制。
11、“全图” 导航定位窗口: 可以实时浏览所有绘制的像素，并可让鼠标点哪走哪,更让测量之数据统统在掌控之中。
12、“浏览”窗口： 可观察工件的全图形并具有类似AUTOCAD的缩放功能。
13、在“浏览”视图中进行标注： 可以直接在“浏览”视图中进行尺寸的标注。
14、“地图”窗口： 可把所拍的工件局部照片精密的整合成工件全图，并保存为高像素的照片。还可打开以前所拍的地图，直接进行绘图、标注、修改等操作。
15、在“地图”上导航定位： 在所拍地图上点击鼠标，则工作台移至鼠标所点击的位置，并在影像中显示出来。
16、亚像素找边： 让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更大程度的节约测绘时间。
17、自定义圆： 可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差。
18、自定义线段： 客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
19、标注： 可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）。
20、自设客户坐标： 可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置。
21、抄数： 可将产品外形描出，描出的图形可转入AUTOCAD形成工程图。
22、形位公差： 真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度。
23、设置公差： 可设置产品的实际尺寸超出范围，超出则以红色背景警示。或停止工作，测试0K后再执行下一步。
24、发送至AUTOCAD：可将实时影像中按实际工件外形所描绘的像素直接输出到AUTOCAD中成为工程图。
25、打开“PDF文檔”：除了可打开DXF文檔外,还可打开PDF文檔。
26、保存高像素照片：可保存下更清晰的测绘图元及产品照片。可以更大倍数的在看图软件中观察所保存的图片。
27、Z轴校正： 对Z轴的移动偏差进行补偿，使测量更精准。
28、运动系数控制： 可以更快速的在工作台中进行定位，节约大量的测量时间。
五、仪器质量保证体系
1. 严格按ISO 9001:2015质量体系进行全程质量控制。
2. 我公司对所有外协厂商进行严格考评程序。
3. 外购件厂家均为国际或国内名牌产品。
4.外协件有专人负责全程质量跟踪，发现问题及时处理，确保各零部件产品质量合格率100%，优质、可靠；不合格产品绝对不能进厂。
六、仪器设计制造执行的标准
GB/T19001-2016/ISO9001:2015
