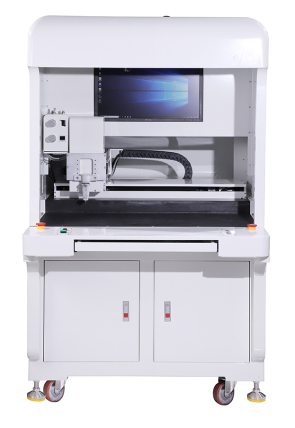

JT-HPD400内孔自动涂料机
一、JT-HPD400制造内容
项目 序号 | 设备名称 | 规格、型号 | 数量（台） | 外形尺寸（长*宽*高）(mm) |
1 | 内孔自动涂料机 | JT-HPD400 | 1 | 980*1455*1600 |
二、设备简介
该设备适用于半导体封装、电子零件固定及保护、涂布、填充、粘接等工艺工序被广泛应用。
本设备具有CCD大视场定位，产品随意摆放点胶功能非常实用；备有RS-232接口，与计算机连接后，采用专门软件，可进行点胶编程输出。采用丝杆、伺服马达运动控制系统，定位精准。
三、JT-HPD400技术参数
1. 设备配置：
序号 | 配件名称 | 品牌 | 型号 | 数量 | 产地 |
1 | CCD | JATEN | 订制1000万像素 | 1 | 中国 |
2 | 镜头 | JATEN | 订制1000万像素镜头 | 1 | 中国 |
3 | 丝杆 | 台湾PMI | 研磨级 | 3 | 中国 |
4 | LED光源 | JATEN | 白色冷光源 | 1 | 中国 |
5 | 导轨 | 台湾PMI | PMI | 8 | 中国 |
6 | 基座 | 山东济南青 | 大理石 | 1 | 中国 |
7 | 伺服马达 | 日本松下 | 伺服电机 三轴 | 3 | 中国 |
2.参数指标：
CCD品牌 | 迈德威视订制，1000万像素 |
视场范围 | 400*300MM |
工作范围Working Range X/Y/Z | 300*200*100mm |
移动速度（mm/sec) | 0～800mm/sec |
重复精度Repetitive positioning accuracy | +/- 0.02mm/Axis |
马达系统Motor system | 松下伺服电机 |
传动方式Driving method | 研磨级滚珠丝杆 |
编程方式Programming method | PC界面 |
输入电源Power | AC220V 50HZ |
外形尺寸Dimensions(L*W*H) | 980*1455*1600mm |
四、作业流程：
把同一类型产品放在料盘→将装满产品的料盘放在工作范围内的作业平台上→CCD对产品的不同的内孔进行识别定位，定位完成后→胶筒对不同孔进行灌料→吸气筒对灌料孔吸气→吸气完成→完成的工位取产品。
特别功能：
1、不同孔可灌料量不同（即灌料时间不同），灌料针筒的高度可以在软件中修改；
2、不同孔吸气时间、吸气高度、吸气压力可以在系统上设置；
3、同一类的产品放在夹具上只需要建一次模即可。不用针对不同的孔需要重新人工调用文件来执行作业，且建模时间迅速。
4、针对产品上不同的孔，系统可以选择对哪些孔进行灌料，哪些孔进行吸气。
5可灌料的孔：直通椭圆孔、直通圆孔、直盲孔，以及L型通孔。L型通孔为从产品一面打孔，然后从产品的侧面穿出。盲孔和L型通孔为圆形孔，直通孔既有圆形孔，也有椭圆形孔（盲孔分加工盲孔和调试盲孔，加工盲孔的直径为2.15，深度约为3MM；调试盲孔孔径2.0-3.0，孔深0.1-1.5mm；圆形直径为2.04MM，椭圆形小直径为2.0MM，大直径为2.1-2.6MM。在L型孔中，正面孔径为1-2MM之间，侧面孔径为1.0等等）。
五、JT-HPD400质量保证体系
1. 严格按ISO 9001:2008质量体系进行全程质量控制。
2. 我公司对所有外协厂商进行严格考评程序。
3. 外购件厂家均为国际或国内名牌产品。
4.外协件有专人负责全程质量跟踪，发现问题及时处理，确保各零部件产品质量合格率100%，优质、可靠；不合格产品绝对不能进厂。
六、仪器设计制造执行的标准
GB/T24762-2009
七、随机提供JT-HPD400技术资料
１、 使用说明书
２、 结构总图
３、 电气原理图
４、 设备出厂前检验单及整机合格证、装箱单
七、设备安装要求：
工作电源 | 220V±10%，50Hz 单独地线 |
使用环境 | 室温 |
八、设备售后服务承诺
1、我公司产品保修期为12月在保修期内属于产品质量问题，公司负责免费维修，人为造成仪器质量问题（保修期内与保修期外）公司只收取工件成本费用。
2、免费技术培训。我公司负责免费培训买方操作人员各若干名，使买方人员熟悉仪器的性能，熟练操作使用。
3、我公司对仪器实行终身服务，并优惠提供备件。
4、严格执行我公司质量承诺，产品质量合格率100%，优质、可靠。
5、顾客至上、恪守信誉。产品在用户使用过程中，如发现质量问题，我公司在接到用户通知后3小时内做出答复,必要时48小时内售后服务人员到达现场并解决问题。
